機器視覺系統

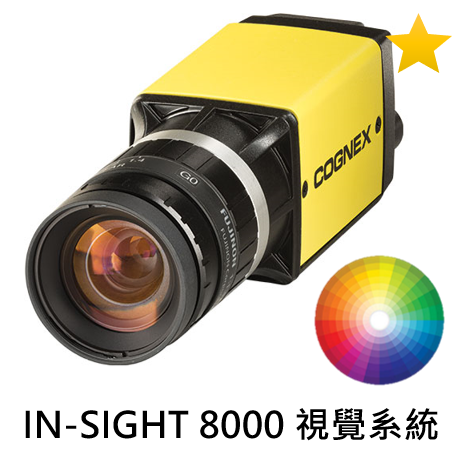

Cognex In-Sight 8000系列
● In-Sight 8000系列智能相機是下一代In-Sight Micro相機。
● 型號的尺寸僅為31mm x 31mm x64mm，具有以太網供電（POE）功能，並提供最佳的獨立視覺系統選項，可集成到狹小空間內。
● 世界上最小的全線獨立視覺系統，In-Sight 8000系列提供VGA，1MP，2MP和5MP分辨率的視覺系統，提供VGA，1MP和2MP分辨率的顏色選擇。

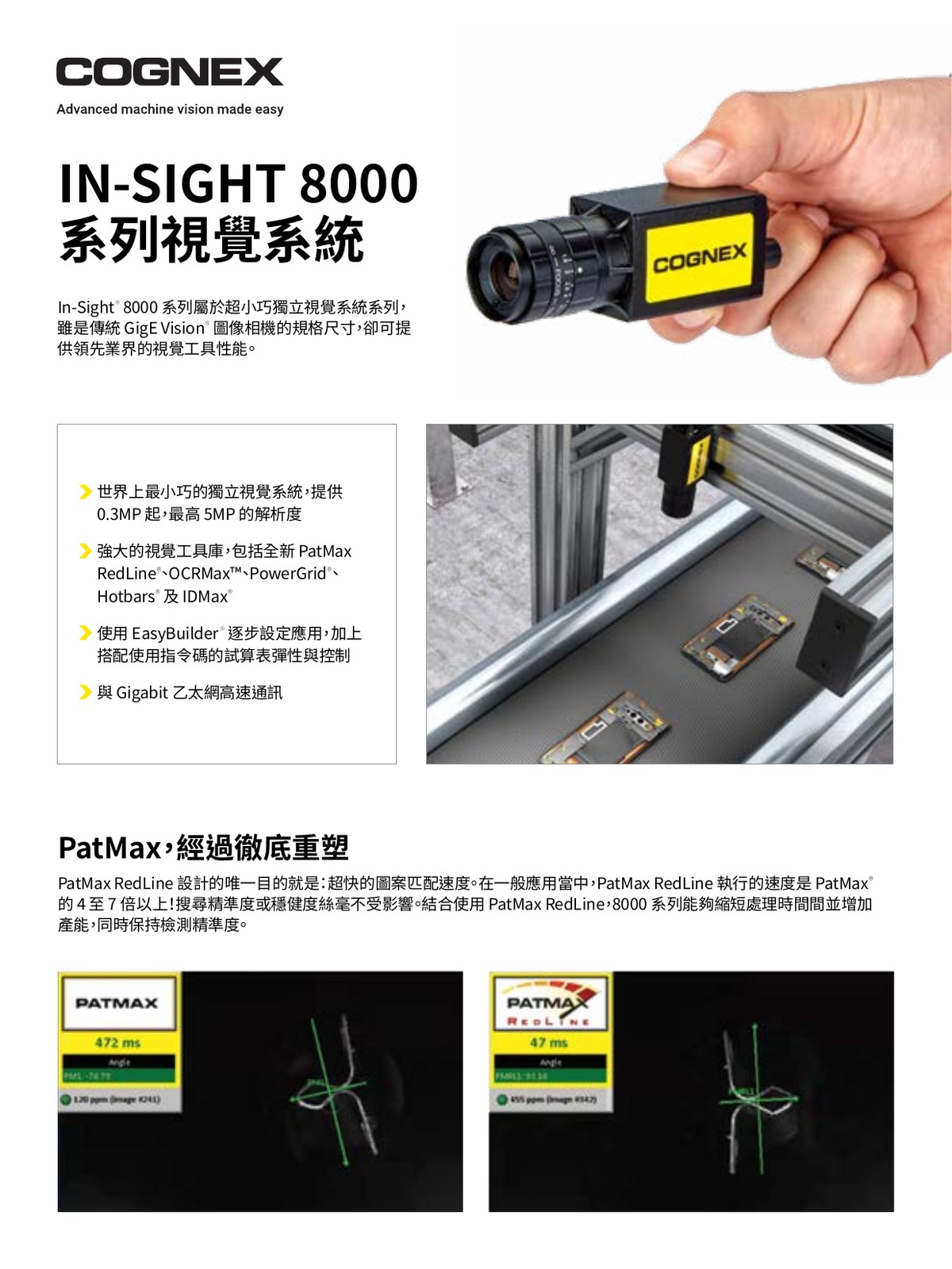

In-Sight 8000 系列視覺系統｜業界最小的獨立視覺系統
In-Sight 8000 系列是 Cognex 康耐視推出的超小型獨立視覺系統，搭載強大的 GigE Vision 體積極小的獨特尺寸，提供先進的視覺工具與高性能。體積上最小巧的獨立視覺系統，提供 5.3MP 的解析度，強大的視覺工具集，讓您在極小空間中實現高精度的視覺檢測。
PatMax 經過徹底重塑
PatMax RedLine 是 Cognex 的專屬技術，提供前所未有的圖案匹配速度。在一般應用測試中，PatMax RedLine 執行的搜尋速度以及精確度是 PatMax 的 4 倍。讓您的視覺系統能輕鬆跟上產線最快的節拍，結合使用 PatMax RedLine，In-Sight 8000 系列視覺辨識的處理效能顯著提高。

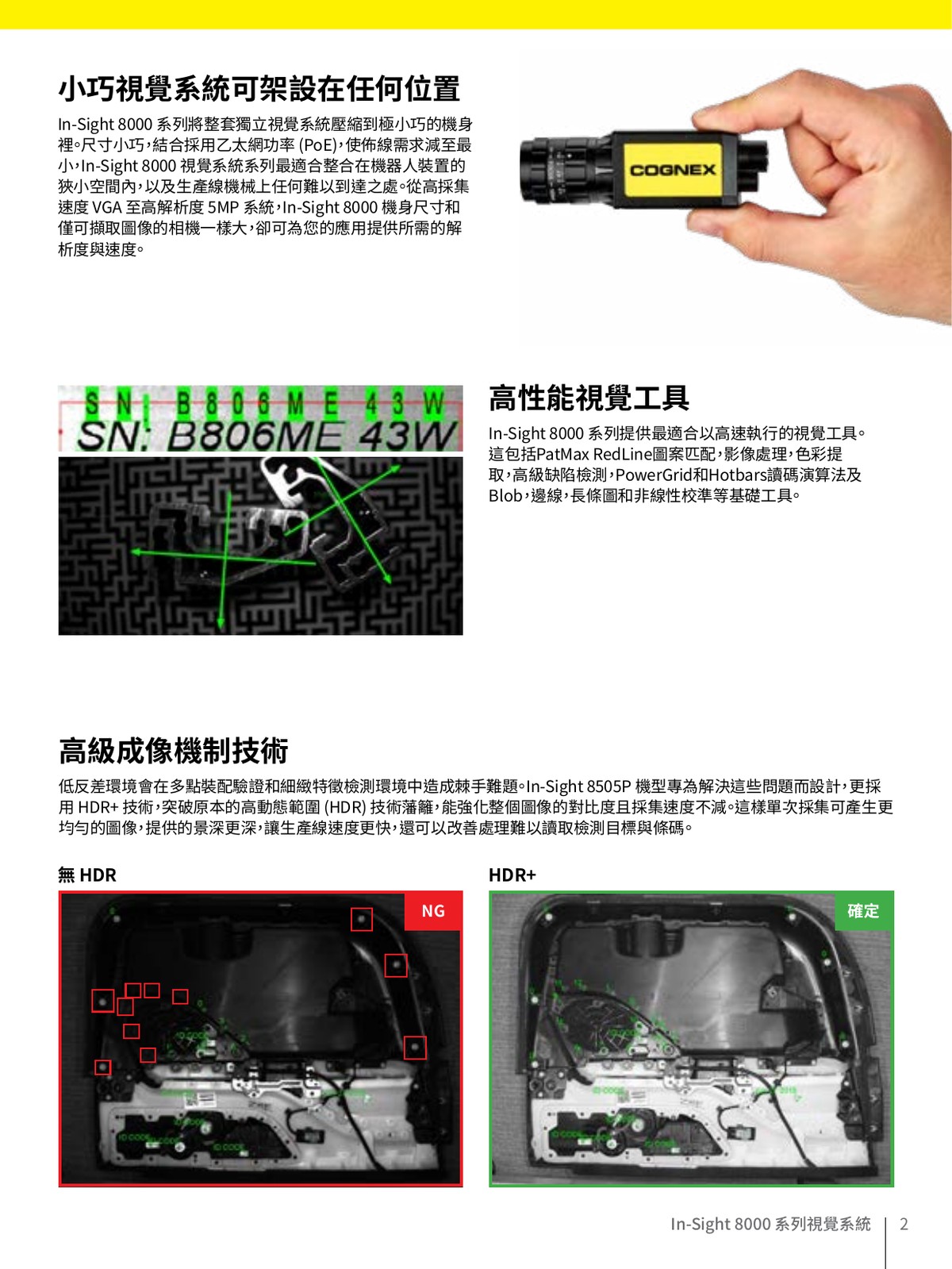

小巧視覺系統可架設在任何位置
In-Sight 8000 系列體積緊湊且獨立視覺系統架設在幾乎任何地方，即小小的空間也能完成大大的工件辨識。In-Sight 8000 的緊湊設計讓系統能安裝在生產線上任何空間受限的位置。
高性能視覺工具
In-Sight 8000 系列搭載業界最強大且流暢運行的視覺工具，包括 PatMax RedLine 進階圖案定位、影像邊緣、色彩處理、邊緣輪廓確認到 PowerGrid/Hotbars 條碼掃描及 IDMax，讓視覺系統在任何條件下都提供精準的結果。
高級成像機制技術
低光環境下，多顆陣列照明結合精確的消除反射環形光源和多重曝光手續的 In-Sight 8000P 解決精準高解析度的整體應用設計。HDR+ 高動態範圍技術自動在單次擷取中提升對比度與影像均勻性，讓您看到先前看不到的細節與特徵，確保在各種光照條件下都能獲得最佳影像品質。

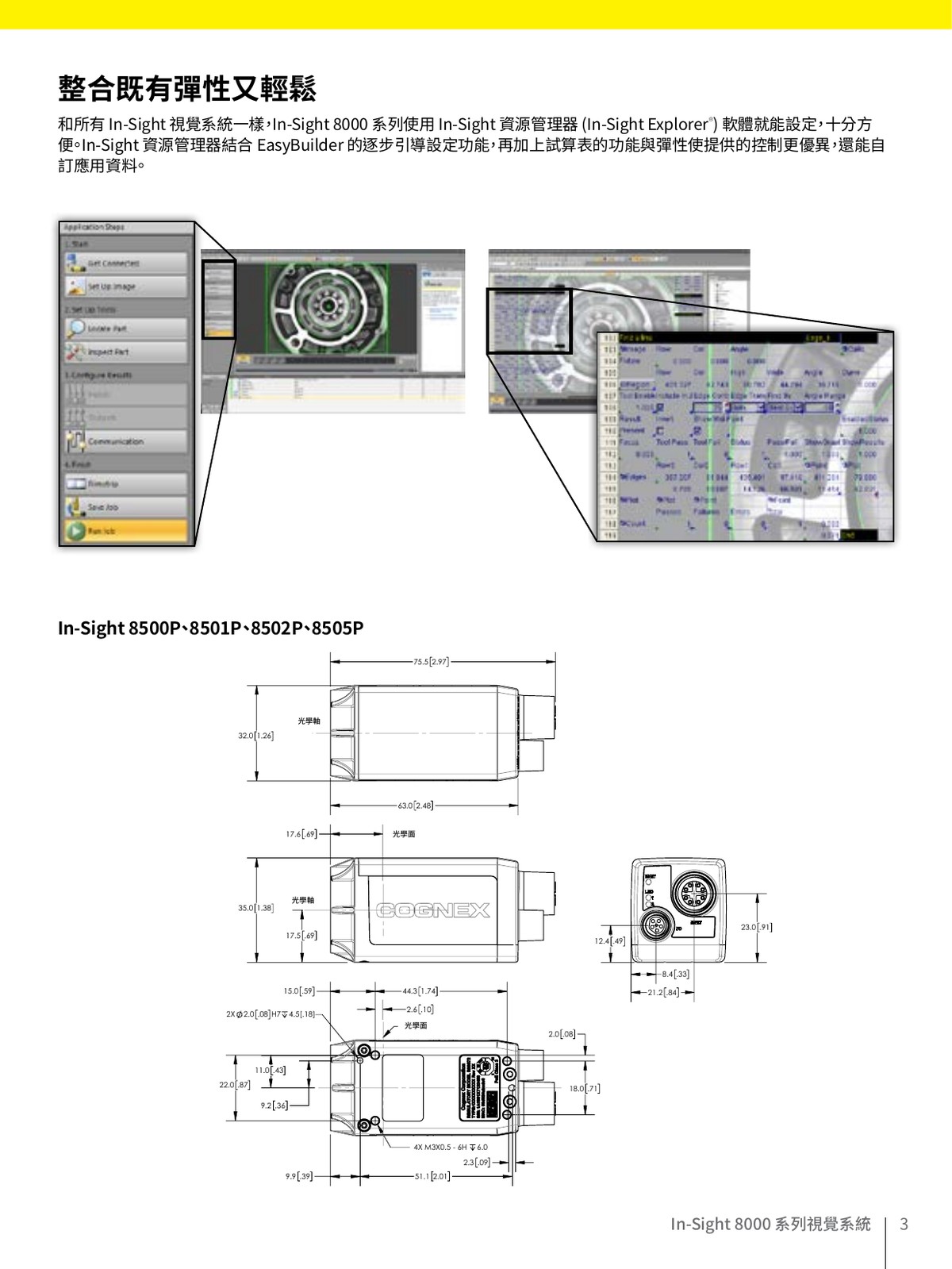

整合既有彈性又輕鬆
跟所有 In-Sight 視覺系統一樣，In-Sight 8000 系列使用 In-Sight 資源管理器（In-Sight Explorer）。In-Sight 資源管理器結合 EasyBuilder 的逐步引導設定功能，加上試算表的功能與彈性讓使用者的操作更簡單，還能自訂應用程序。
為什麼選擇威視康？
威視康是 Cognex 台灣康耐視 PSI 官方認證系統整合商：
▪ 免費到廠評估：專業工程師免費到廠了解您的製程需求
▪ 實機 Demo 測試：用您的實際產品進行測試，確認可行再導入
▪ 完整教育訓練：交機時提供操作訓練，確保團隊能獨立使用
▪ 遠端技術支援：持續提供線上技術諮詢和售後服務
想瞭解更多應用嗎？威視康是Cognex康耐視在台灣的PSI官方認證系統整合商，聯繫我們優化您的製程
+886 2-8809-3200 ｜ www.vsk.com.tw ｜ YouTube
檢測
檢測配件的錯誤、表面缺陷、損壞的元件及缺少的特徵。識別物件和特徵的方向、形狀及位置。
測量
測量元件以檢查重要的尺寸和 (或) 測量元件以進行篩選和分類流程。
引導/校準
引導自動化設備和機器人裝置。為高準確度的組裝作業校準元件
OCR/OCV
讀取和驗證直接在元件上標記和在標籤上印刷的英數字元。
條碼讀取
在整體檢測期間讀取一維條碼與二維 Matrix 碼。
跨平台的行動視覺功能
In-Sight 視覺系統提供跨平台的行動視覺功能，可在網路上從任何位置存取 HMI (人機介面)。簡單的指向並點擊介面能讓使用者建立可高度互動的網頁式 HMI，在網路上透過網頁瀏覽器從遠端存取。
| 8100 | 8101 | 8200 | 8400 | 8401 | 8402 | 8405 | 8500P | 8501P | 8502P | 8505P | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 性能因數 | 1X | 1.7X | 3.9X | 4.6X | ||||||||
| 圖像類别 | 單色或彩色 | 單色 | 單色或彩色 | |||||||||
| 作業/程式記憶體 | 512 MB | 14.8 GB | ||||||||||
| 圖像處理記憶體 | 512 MB | |||||||||||
| 感測器類别 | CMOS，全域快門 | CMOS，滾 動快門 | CMOS，全域快門 | |||||||||
| 解析度 | 640 x 480 | 1280 x 1024 | 640 x 480 | 640 x 480 | 1280 x 1024 | 1600 x 1200 | 2592 x 1944 | 640 x 480 880 x 600 |
1280 x 1024 | 1920 x 1200 | 2448 x 2048 | |
| HDR+ 支援1 | 否 | 有 | ||||||||||
| 採集率 (fps) | 單色 | 217 | 76 | 217 | 217 | 76 | 53 | 13 | 133 108 |
66 | 55 | 32 |
| 彩色 | 135 | 45 | 135 | 135 | 45 | 33 | n/a | 35 | 17 | |||
| 鏡頭類别 | C 介面 | |||||||||||
| LED 指示燈 | 網路狀態，2 個可設定 LED 燈 | |||||||||||
| 內置 I/O | 1 個專屬觸發器輸入、2 個高速輸出 (包括頻閃)。可透過 CIO-MICRO2 外部 I/O 模組使用的其他 I/O。 | |||||||||||
| 電源 | Class 2 乙太網路功率 (PoE) | Class 3 乙太網路功率 (PoE) | ||||||||||
| 工業接頭 | M12：電源/乙太網， M8：I/O | RJ45：電 源/乙太網， M8： IO | M12：電源/乙太網， M8：I/O | |||||||||
| 工業通訊協定 | OPC UA、Ethernet/IP (含 AOP)、PROFINET Class B、iQSS、Modbus TCP、SLMP/SLMP 掃描器 | |||||||||||
| 尺寸 | 31 mm x 31.2 mm x 75.1 mm | 31 mm x 31.2 mm x 71.6 mm | 35 mm x 32 mm x 75.55 mm | |||||||||
| 重量 | 132.2 g | 78 g | 192 g | |||||||||
| 網路速度 | 10/1000/1000 Mbps (Gigabit) | |||||||||||
| Rockwell Add-on Profile | 有 | |||||||||||
1 僅限單色機型支援 HDR+
2 In-Sight 8505P/8500P/8501P/8502P 視覺系統必須連接至 Class 0、3 或 4 PoE 電源，額定功率至少為 12.95 瓦。CIO-MICRO I/O 模組是 Class 2 PoE 裝置，因此無法透過 I/O 模組的 PoE 連接埠，用來向 In-Sight 8505P/8500P/8501P/8502P 視覺系統提供電源。
使用高性能鏡頭提升檢查準確性
探索來自康耐視公司的茉麗特系列鏡頭。透過支援各種攝影機和規格的選項，您可以找到最適合的鏡頭來最佳化您的應用。
In-Sight 資源管理器軟體
所有 In-Sight 視覺系統全都使用 In-Sight 資源管理器 EasyBuilder 來設定和監視機器視覺檢測。直覺式視窗逐步引導作業人員進行流程，讓新手與有經驗的使用者既快速又輕鬆地設定視覺應用。大多數應用都能使用指向並點擊 EasyBuilder 視窗來解決，不過要是您的應用需求所有改變，In-Sight 試算表透過直接存取視覺工具與通訊選項，提供您最終的控制。存取試算表不只提供程式設計彈性讓您進行必要的調整，也確保您將能夠解決任何視覺應用。
系統驗證
TestRun 驗證可讓您自行調整，測試及驗證檢測系統。內建通訊
Cognex Connect 套裝軟體提供最廣泛多樣的內建通訊協定，可直接當成工廠網路上任何可程式設計邏輯控制器 (PLC)，機器人或 HMI 的視窗。In-Sight Explorer EasyBuilder 視窗
In-Sight 視覺工具
In-Sight 視覺處理工具包含可擷取和處理圖像特徵，以進一步進行資料分析和決策的功能。
Blob 工具
Blob 工具是用來偵測有類似灰階陰影的特徵。Blob 非常適合用來將缺陷尺寸量化，或用於找出沒有一貫形狀的特徵。Blob 可用於單色或彩色圖像，將當下的特定顏色量化。
邊線與 InspectEdge 工具
邊線工具是用來偵測元件上的明暗變化。邊線工具結果可用來測量距離，也可以用來檢測找到的邊線計數。邊線還可以用來偵測和測量圓形與弧形。InspectEdge 工具可以追蹤元件的邊線來檢測缺陷。
瑕疵探測工具
包含「撓性瑕疵」和「表現瑕疵」的瑕疵探測工具可用來檢測輪廓與元件表面的面積。這些先進技術能夠順應光源與元件外觀上的變化。
幾何圖形工具
幾何圖形工具運用簡單的指向並點擊動作，即可測量重要的元件尺寸。角度、弧度、直徑及點到線的距離都採實際校準，以提供精確且一貫的結果。
分佈圖工具
分佈圖是用來根據亮度檢測或監控元件的特徵。
ID 工具
In-Sight視覺系統提供行業領先的PowerGrid和Hotbars讀碼演算法，可協助您實現較高的一維條碼和二維碼讀取率，包括棘手的DPM碼（直接部件標識）。
圖像篩檢工具
先進的圖像篩檢功能是先用來強調或移除組件特徵之後，再使用其他視覺工具進行其他處理。彩色攝影機則可使用 24 位全彩過濾。
光學文字辨識 (OCR) 工具
OCV/OCR 工具可切割、擷取及培訓字體，以對圖像中的文字進行光學文字識別 (OCR) 與字元驗證 (OCV)。字體培訓工具可以準確地讀取模糊背景上低反差或間距不一的字元。
圖案匹配工具
精確地定位元件是大部分視覺應用進行的第一步。康耐視領先業界的圖案匹配技術像是 PatMax RedLine，即使要處理的旋轉方向、比例以及光源有所變化，還是能提供無以倫比的精準度與穩定性。
彩色圖案匹配工具
彩色PatMax RedLine工具基于形狀和色彩定位組件，讓您不僅能夠定位模型，還可定位所訓練模型的特定色彩。該工具在彩色圖像上執行，可創建更可靠的圖案定位模型。
色彩工具
彩色工具可依照色彩資料用來識別和檢測物件，也透過評估呈現的色彩圖元量來測量。先進的彩色視覺技術即使面對傳統彩色視覺系統難以處理的光源變化，仍能維系精準度。
