條碼讀取器 固定式

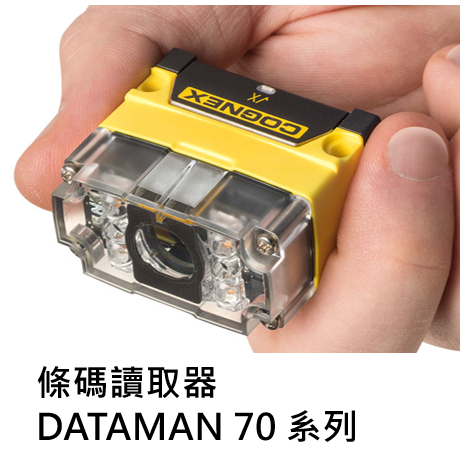

Cognex DataMan 70 系列
適宜狹小空間
DataMan 70 系列非常小巧，再狹小的空間也能安裝，加上擁有 IP65 等級外殼保護，再嚴峻的氣候環境亦不成問題。選購的通訊模組以菊輪鍊連接多部讀碼器的彈性，讓佈線快速又輕鬆。
DataMan 70 系列固定式讀碼器｜小巧高速 適用狹小空間的條碼讀取方案
DataMan 70 是 Cognex 康耐視推出的小巧固定式讀碼器，針對一維條碼和二維碼能夠提供業界最高的讀取率。配備先進的成像技術並採用小巧的封裝設計，是各種有追溯需求的高速製造和物流應用的理想解決方案。
可靠讀取一維條碼和二維碼
DataMan 70 配備高性能演算法，包括結合 Hotbars 技術的 1DMax 演算法、IDQuick 演算法等，即使在對比度、模糊、損壞、解析度、靜音區干擾和強透視畸變等變化的情形下，也能可靠地讀取一維條碼和二維碼。
能夠安裝到狹小的應用空間
DataMan 70 體積非常小巧（僅 42.4 x 22.2 x 38.7 mm，重 42g），能夠安裝到最狹小的應用空間。藉由 IP65 防護級外殼，還能應對最嚴苛的應用環境。可選通訊模組讓使用者能以菊輪鍊模式靈活設定多台讀碼器，佈線迅速方便。
先進的成像技術
靈活的配置選項和性能卓越的 LED 與光學組件能夠創建照明均勻且對比度高的圖像，滿足近距離或遠距離代碼讀取以及較大景深讀取應用的需求。四個獨立控制紅色 LED，允許遠距離和較大景深條件下讀取。
核心特色
1DMax + Hotbars 演算法：迅速、可靠地讀取一維條碼，速度比常規讀碼器快 10 倍。
IDQuick 演算法：快速可靠地讀取二維碼。
USB-C 連接：小巧的 USB-C 埠確保狹小空間內的配置靈活性。
ESD 安全前蓋：可選靜電放電防護，保護電子組件避免損壞。
多型號選擇：DM70 S/L/QL/Q 和 DM72 S/L/QL/Q 共 8 款型號，涵蓋不同速度和讀碼需求。
工業乙太網：透過通訊模組支援 RS-232 和工業乙太網協定。
適用場景
▪ 電子製造：PCB 板上小型條碼的高速讀取
▪ 醫療器材：小型包裝上的 UDI 碼辨識
▪ 物流倉儲：高速分揀線的條碼掃描
▪ 食品飲料：生產線上的批號和日期追蹤
▪ 狹小空間：機台內部或緊湊設備中的安裝
為什麼選擇威視康？
威視康是 Cognex 台灣康耐視 PSI 官方認證系統整合商：
▪ 免費到廠評估：專業工程師免費到廠了解您的製程需求
▪ 實機 Demo 測試：用您的實際產品進行測試，確認可行再導入
▪ 完整教育訓練：交機時提供操作訓練，確保團隊能獨立使用
▪ 遠端技術支援：持續提供線上技術諮詢和售後服務
+886 2-8809-3200 ｜ www.vsk.com.tw ｜ YouTube
DataMan 讀碼器最適合搭配專利演算法使用，確保在要求最嚴苛的標籤式識別應用中處理一維與二維符號時，可持續達到高讀取率。
1DMax
同類產品中最佳的一維條碼演算法 1DMax®，能夠處理對比度、模糊、損壞、解析度、靜音區干擾及透視畸變等各種不同的情況。
Hotbars
Hotbars® 在尋找、擷取一維條碼，然後加以解碼的速度與準確度更勝以往，實為同類產品中最佳的技術。結合 1DMax 和 Hotbars 搭配使用，可提供：
- 優異讀取率
- 飛快處理速度
- 輸送帶讀取範圍大
IDQuick
IDQuick® 解碼演算法能夠快速、高性能地讀取高品質的一維條碼和二維碼，還有一致背景上的低反差代碼。所有 DataMan 機型均內建 IDQuick 軟體。
一維
以停止、緩速移動或手持的方式，供讀碼器讀取產品上的一維條碼。
一維
讀取快速移動的一維條碼，包括生產線上移動超快速的那些條碼。
二維
以停止、手持或移動中的方式，讀取印有二維碼的標籤。

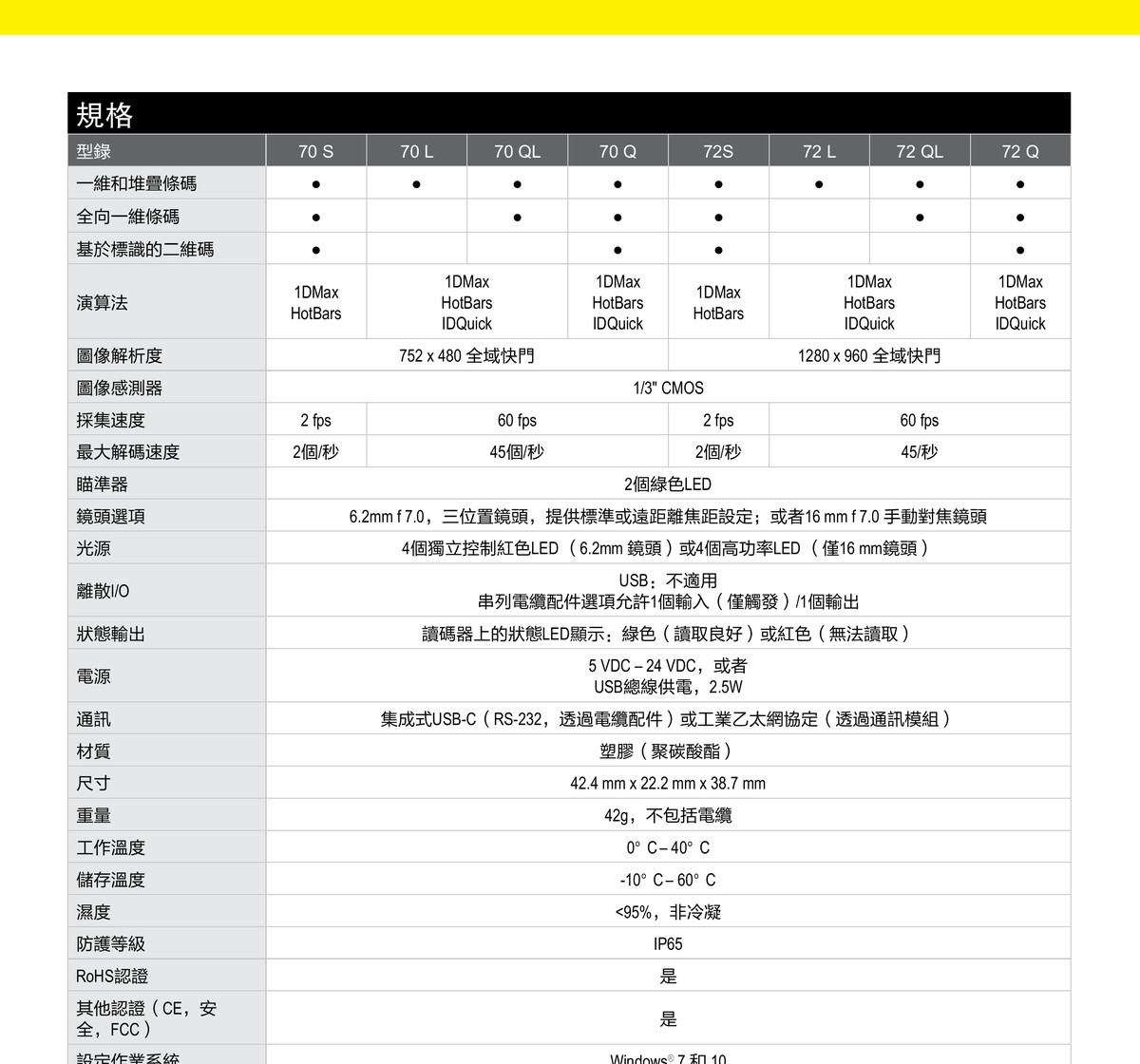

DataMan 70 系列的機型
| DataMan 70 系列的機型 | 72 S | 72 L | 72 QL | 72 Q |
| 一維條碼與堆疊碼 | ■ | ■ | ■ | ■ |
| 全方向的一維條碼讀取能力 | ■ | ■ | ■ | |
| 標識式二維碼 | ■ | ■ | ||
| Algorithms | 1DMax HotBars IDQuick |
1DMax HotBars |
1DMax HotBars IDQuick |
|
| 圖像解析度 | 1280 x 960 全域快門 | |||
| 圖像感測器 | 1/3 吋 CMOS | |||
| 採集 | 2 fps | 60 fps | ||
| 最高解碼率 | 每秒 2 次解碼 | 每秒 45 次解碼 | ||
| 瞄準器 | 2 個綠光 LED 燈 | |||
| 鏡頭選項 | 6.2mm f 7.0，3 種定位的鏡頭搭配標準或遠距對焦設定，或 16mm f 7.0 手動對焦鏡頭 | |||
| 光源 | 4 個獨立控制的紅光 LED 燈 (6.2mm 鏡頭) 或 4 個高亮度 LED 燈 (僅16mm 鏡頭) | |||
| 離散 I/O | USB： 可選系列配件電纜支援1IN (僅觸發器) / 1OUT |
|||
| 狀態輸出 | 讀碼器上的 LED 狀態指示燈：綠光 (成功讀取) 或紅光 (未讀取) | |||
| 電源 | 5 VDC–24 VDC 或以 USB 匯流排提供電源，2.5W | |||
| 通訊 | 集成 USB-C (RS-232 隨附配件纜線) 或工業以態網路通訊協定搭配使用通訊群組 | |||
| 材質 | 塑膠 (聚碳酸酯) | |||
| 尺寸 | 42.4 mm x 22.2 mm x 38.7 mm | |||
| 重量 | 42 g (不含電纜) | |||
| 作業溫度 | 0 °C–40 °C | |||
| 儲存溫度 | 10 °C-60 °C | |||
| 濕度 | 95%，不凝結 | |||
| 防護等級 | IP65 | |||
| ROHS 認證 | 是 | |||
| 安規認證 (CE、Safety、FCC) | 是 | |||
| 作業系統 | Windows® 7 與 10 |
|||
-
電纜
有直線或直角電纜可供選購，提供靈活的配置選項。
-
防靜電鏡頭罩
防靜電前罩可提供保護，以免靜電放電對電子元件與裝置造成高昂損失。
-
固定架
有通用與軸式固定架可供選購。以些微角度 (15°) 來安裝 DataMan 70 可減少反光並提升讀碼器性能。
-
通訊模組
通訊模組選項允許以菊輪鍊形式連接的多台讀碼器從單一的埠靈活連接工業乙太網進行通訊，從而提高靈活性並減少佈線。
