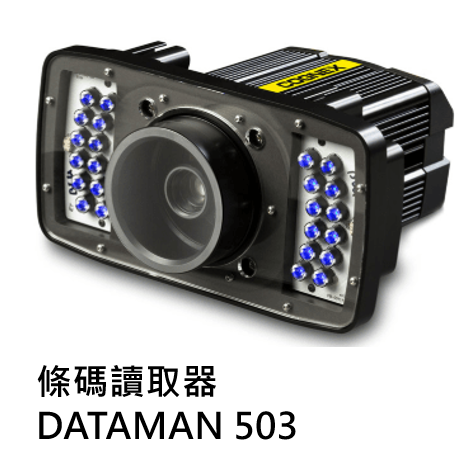

Cognex DataMan 503 系列

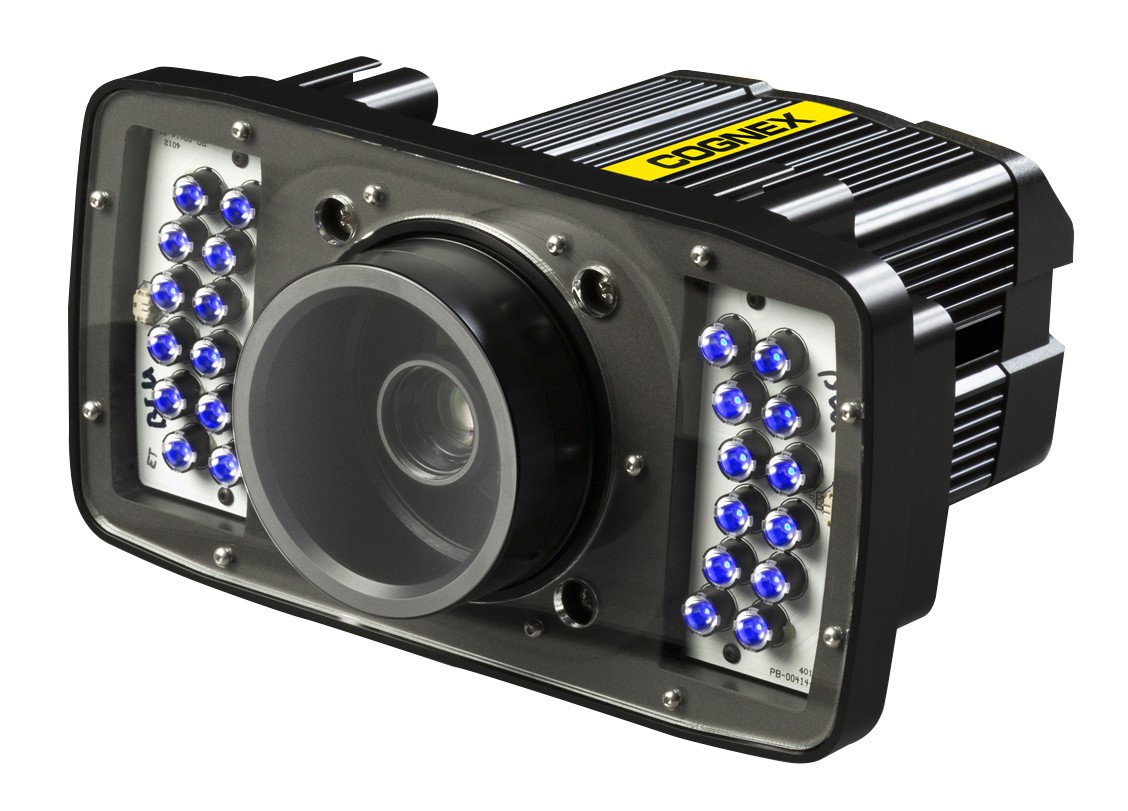

DataMan 503 固定式讀碼器｜高速大視野條碼讀取方案
DataMan 503 是 Cognex 康耐視推出的高速固定式條碼讀取器，專為需要大視野覆蓋和高速處理的物流、包裝及製造環境設計。搭載 Cognex 專利的 Hotbars 和 PowerGrid 解碼演算法，在高速產線中也能維持極高的讀取率和可靠性。
專為挑戰物流應用而設計
DataMan 503補充了現有的DataMan物流條形碼閱讀器系列，並擴展了可以使用基於圖像的閱讀器的應用程序數量。它特別適用於具有高速，寬帶寬或包裝高度變化大的應用。Key DataMan 503應用程序包括：- 自動排序
- 入站排序
- 出站排序
- 托盤掃描
- 揀貨和包裝分揀
旨在降低成本並支持流程改進
DataMan 503包含了將康耐視條形碼閱讀器分開的所有DataMan功能，包括：- 最高讀取率
- 具有實時監控的性能反饋
- 沒有活動部件
高讀取率可提高配送中心的吞吐量
DataMan 503固定式條形碼閱讀器採用高速雙核處理引擎，可以以高達140 Hz的速度運行最新的康耐視算法，從而實現最高的讀取速率。
- 2.1萬像素分辨率
- 快速圖像採集速度超過每秒100幀
- 同步多相機操作
- Xpand技術適用於需要更大視野的應用程序
基於DataMan圖像的條碼閱讀技術
軟件在DataMan產品中實現標準化，旨在實現易用性和最大靈活性。DataMan軟件包括DataMan固定式讀卡器的幾項功能，遠遠超過市場上其他基於圖像的固定式讀卡器。特色功能包括：
- 高速先進平台，運行最新的Cognex專有算法，用於解碼1-D和2-D符號
- 的1DMax ®與Hotbars II ™ 提供1-d條形碼高讀取率，即使是那些可能會被損壞或變形
- Hotbars II提供“條形碼拼接”技術和亞像素分辨率解碼，幫助您以更少的讀取器和更低的複雜性解決應用問題
- 2DMax ®與正在申請專利的POWERGRID ™技術，解碼嚴重損壞或標記不良的2-d矩陣碼，甚至可以讀2 d碼不可見的周邊或安靜區
- 帶有PowerGrid的2DMax克服了照明，標記方法，代碼質量或表面光潔度的變化 - 包括損壞的取景器和時鐘模式以及靜區違規
- 直觀的設置工具，實現最簡單的設置和部署
- 智能調諧技術可自動調整集成照明的設置，以找到部件的最佳光照設置
- 自動調諧和触發按鈕使讀卡器無需PC或HMI即可輕鬆設置
- 用於過程控制監控和閾值處理的1-D和2-D質量指標
- 各種觸發模式（自我，單一，突發等），以滿足最廣泛的客戶應用
- JavaScript編程，實現最簡單的PLC連接和工廠集成
專有的康耐視軟件算法為DataMan條形碼閱讀器提供了無與倫比的代碼讀取性能：
IDMax技術與Hotbars II
採用Hotbars II圖像分析技術的1DMax代碼讀取算法以更快的速度提供更高的1-D線性條形碼讀取速率，即使是那些有損壞的條形碼也是如此。
2DMax和PowerGrid
2DMax和正在申請專利的PowerGrid，用於解碼嚴重損壞或標記不良的2-D矩陣碼。克服照明，標記方法，代碼質量或表面光潔度的變化。

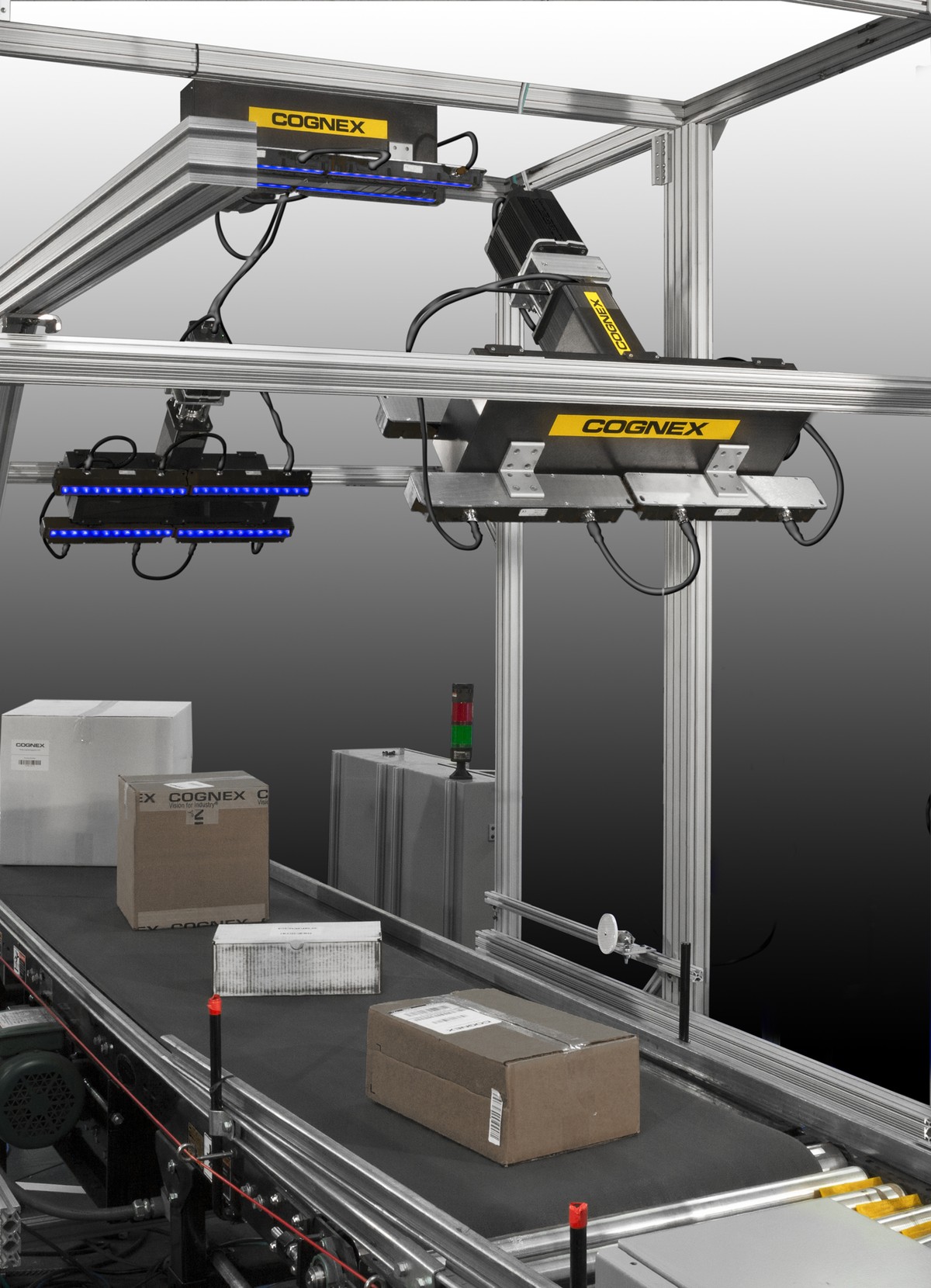

產業應用
▪ 物流與倉儲：高速輸送帶上的包裹條碼讀取、分揀識別
▪ 包裝產線：讀取包裝上的一維碼和二維碼，驗證產品資訊正確性
▪ 製造追溯：在生產線上讀取零件的序列號，實現全程生產履歷追蹤
▪ 食品飲料：讀取產品上的批號和有效日期，確保食安合規
▪ 醫療器材：讀取 UDI 碼，符合法規追溯要求

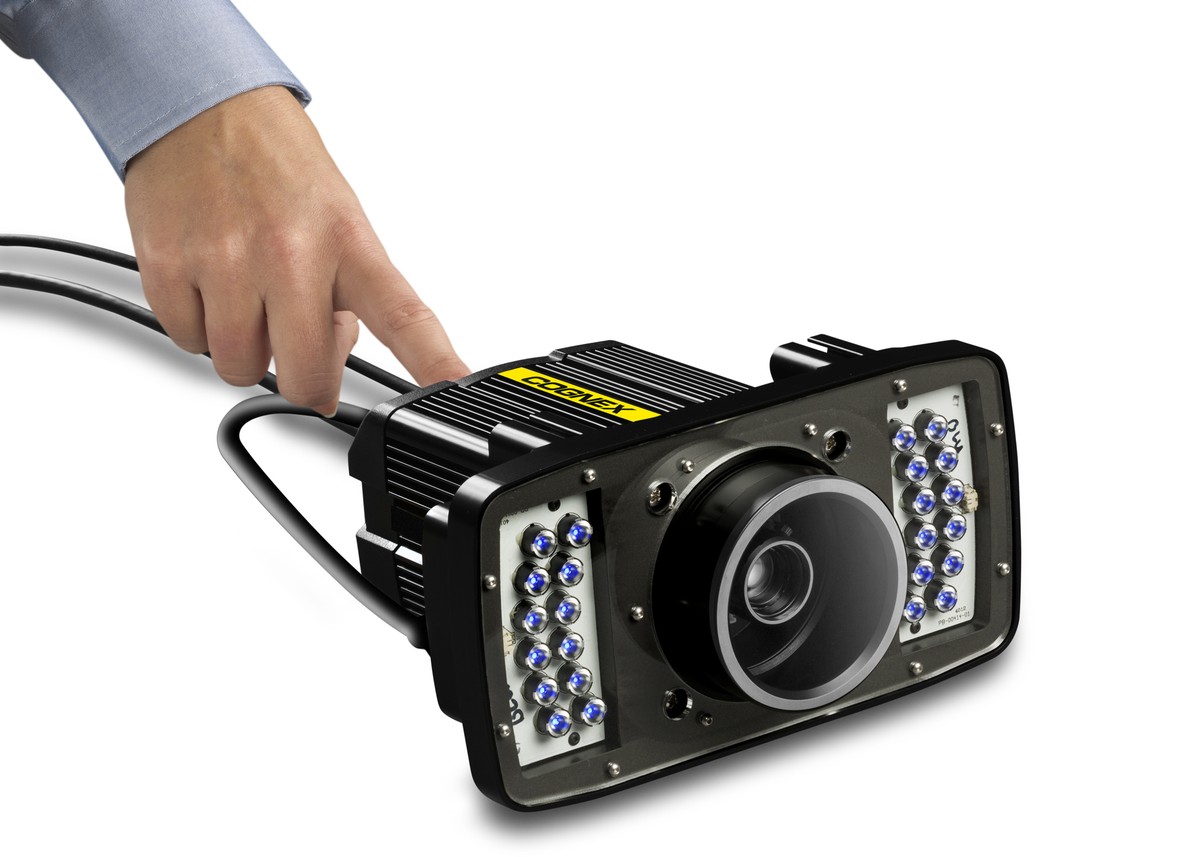

操作便利
DataMan 503 的緊湊設計讓安裝和調整變得簡單快速。搭配 Cognex 的 DataMan Setup Tool 設定軟體，使用者可透過直覺的介面完成所有讀碼參數的配置，大幅縮短部署時間。
為什麼選擇威視康？
威視康是 Cognex 台灣康耐視 PSI 官方認證系統整合商：
▪ 免費到廠評估：專業工程師免費到廠了解您的製程需求
▪ 實機 Demo 測試：用您的實際產品進行測試，確認可行再導入
▪ 完整教育訓練：交機時提供操作訓練，確保團隊能獨立使用
▪ 遠端技術支援：持續提供線上技術諮詢和售後服務
+886 2-8809-3200 ｜ www.vsk.com.tw ｜ YouTube
基於DataMan圖像的條碼閱讀技術
軟件在DataMan產品中實現標準化，旨在實現易用性和最大靈活性。DataMan軟件包括DataMan固定式讀卡器的幾項功能，遠遠超過市場上其他基於圖像的固定式讀卡器。特色功能包括：
- 高速先進平台，運行最新的Cognex專有算法，用於解碼1-D和2-D符號
- 的1DMax ®與Hotbars II ™ 提供1-d條形碼高讀取率，即使是那些可能會被損壞或變形
- Hotbars II提供“條形碼拼接”技術和亞像素分辨率解碼，幫助您以更少的讀取器和更低的複雜性解決應用問題
- 2DMax ®與正在申請專利的POWERGRID ™技術，解碼嚴重損壞或標記不良的2-d矩陣碼，甚至可以讀2 d碼不可見的周邊或安靜區
- 帶有PowerGrid的2DMax克服了照明，標記方法，代碼質量或表面光潔度的變化 - 包括損壞的取景器和時鐘模式以及靜區違規
- 直觀的設置工具，實現最簡單的設置和部署
- 智能調諧技術可自動調整集成照明的設置，以找到部件的最佳光照設置
- 自動調諧和触發按鈕使讀卡器無需PC或HMI即可輕鬆設置
- 用於過程控制監控和閾值處理的1-D和2-D質量指標
- 各種觸發模式（自我，單一，突發等），以滿足最廣泛的客戶應用
- JavaScript編程，實現最簡單的PLC連接和工廠集成
專有的康耐視軟件算法為DataMan條形碼閱讀器提供了無與倫比的代碼讀取性能：
IDMax技術與Hotbars II
採用Hotbars II圖像分析技術的1DMax代碼讀取算法以更快的速度提供更高的1-D線性條形碼讀取速率，即使是那些有損壞的條形碼也是如此。
2DMax和PowerGrid
2DMax和正在申請專利的PowerGrid，用於解碼嚴重損壞或標記不良的2-D矩陣碼。克服照明，標記方法，代碼質量或表面光潔度的變化。
DataMan 503系列型號和規格
| DataMan 503系列規格 | ||
|---|---|---|
| DataMan 503 QL | DataMan 503 X. | |
| 1-D和堆疊條形碼 | ■ | ■ |
| 1-D全向 條形碼 |
■ | ■ |
| 郵政編碼 | ■ | |
| 二維碼 | ■ | |
| 算法 | 1DMax Hotbars II 1 |
1DMax Hotbars II 1 IDQuick 2DMax 2 |
| 解析度 | 2048 x 1088像素 | |
| 獲得 | 140赫茲 | |
| 解碼率 | 最高140 /秒 | |
| 鏡頭選項 | C型 | |
| 燈光 | 集成的分段控制明場，各種可控外部燈選項，顏色選項包括紅色，紅色偏振，紅外，藍色，白色 | |
| 通訊 | 以太網和RS-232以及工業協議，包括EthernetIP，ProfiNET，Modbus TCP，MC協議 | |
| 外形尺寸 | 73毫米x 54毫米x 42毫米，92毫米x 54毫米x 42毫米（帶蓋和燈） | |
| 保護 | IP65 | |
僅限1個 DataMan 36x型號。DataMan 30x型號有Hotbars。
DataMan 503系列配件
靈活的光學
康耐視為DataMan 503提供多種光學選擇，包括C-mount，S-mount和液體鏡頭。
XPAND
憑藉正在申請專利的Xpand ™技術，單個DataMan 503的視野可以增加50％以上。Xpand 25技術可以使用更少的讀取器解決零售分銷，包裹和郵政應用，從而簡化項目安裝和設置時間並降低總體成本。
